HƯỚNG DẪN CÁC BẠN CÁCH ĐĂNG KÝ TÊN MIỀN MIỄN PHÍ .tk|

Bước 1: Sau khi đăng ký tên miền miễn phí thành công hãy trở lại Blog của bạn nhé vào
Blog => Mẫu => Cài đặt => Thiết lập URL của bên thứ 3 cho blog của bạn| Sau đó nhập tên miền bạn vừa mới đăng ký vào ở đây của mình là www.quangmen01.tk (và nhớ thêm .www vào đằng trước nhé) sau đó bấm lưu nó sẽ hiện ra thông báo tương tự như thế này hãy để nhứ thế rồi làm tiếp Bước 2 (Lưu ý Copy 1, Copy 2, Copy 3 và Copy 4 nhé để mình làm ở Bước 2)

Bước 2: Bạn truy cập vào trang này https://asia.cloudns.net/(Nên sử dụng gmail bạn đăng ký ở https://my.freenom.com) rồi tạo một tài khoản nhé (trang này đăng ký tài khoản dễ hơn ăn ớt) sau đó vào gmail đăng ký để xác nhận tài khoản nhé.

Cơ bản thì trong trang quản lý của https://my.freenom.comthì không có cho trỏ như của thằng google nó đề ra. Như vậy các bạn phải cấu hình cho CoulDNS để làm trung gian trỏ về.

Sau khi xác nhập tài khoản bạn đăng nhập vào https://asia.cloudns.net/giao diện xuất hiện giống như thế này bạn chọn Add new.

Tiếp theo bạn chọn Master zone

Sau đó điền tên miền bạn muốn trỏ về (tên miền bạn thực hiện ở Bước 1) và bấm nút tạo

Bạn sẽ nhận được một vùng DNS mới với các bản ghi NS đã được thiết lập:

Giai đoạn 1:Bấm chọn CNAME

rồi ấn “Tạo mẫu tin mới” giao diện trông giống như thế này và điền Copy 1 vào phần Host, điền Copy 2 vào phần Trỏ đến sau đó bấm Save.

Tiếp tục bấm “Tạo mẫu tin mới” giao diện cũng như vậy điền Copy 3 vào phần Host, điền Copy 4 vào phần Trỏ đến cuối cùng là bấm Save.

Giai đoạn 2: Bấm chọn A (Giống như Giai đoạn 1) thêm 4 bản ghi A với địa chỉ IP: 216.239.32.21 | 216.239.34.21 | 216.239.36.21 và 216.239.38.21 (Vào mục Trỏ đến còn mục Host để trống) lần lượt từng địa chỉ 1 nhé. Mình làm mẫu cái đầu tiên nhé 3 IP sau làm tương tự.

Sau khí thêm hết 4 địa chỉ IP rồi bạn bấm vào Allđể xem kết quả nhé có 2 loại CNAME, 4 loại A và 2 loại NS (Cái NS có tên miền thì 4 cái có tên miền 2 thì … Nên không phải xoắn nhé) của mình thì 2 loại NS.

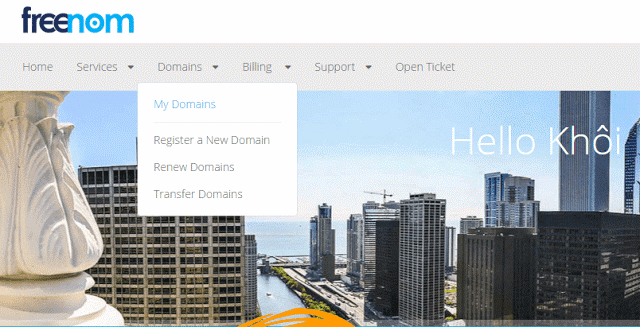

Bước 3: Sau khi bạn trỏ tên miền xong ở Bước 2 bạn đăng nhập lại trang https://my.freenom.com vào My Domains

Để vào cấu hình quản lý tên miền tiếp theo bạn chọn Manage Domain

Sẽ tới một giao diện mới trên thanh Management Tools => Nameservers

Dẫn tới trình đơn nhập NS ở Giai đoạn 2 Sau đó bấm Change Nameservers để lưu thay đổi, vậy Bước 3 đã xong.



Bước 4: Trở về Bước 1 và bấm Lưu (nếu bạn nào lỡ tay tắt nó đi thì hãy nhập lại như Bước 1 và bấm Lưu)

Đây làm kết quả nhé !@

Bước 5: Tạm gọi là bước Pro nghe cho nó vui tai. Ví nếu bạn dừng ở Bước 4 khi người dùng truy cập trực tiếp chỉ đánh miên miền. Ví dụ: http://quangmen01.tk/ vậy ông Google ông ta BÁO LỖI 404 vậy là bạn mất tiêu một lượng khách truy cập trực tiếp.

 Sau đây là các khắc phục nhé. Ở tại đây bạn bấm vào Chỉnh sữa nhé.

 Sau đó bấm dấu Check vào ô Chuyển hướng quangmen01.tk đến www.quangmen01.tk (của mình là quangmen01.tkcủa bạn là gì mình không biết =_=) sau đó bấm lưu là xong nhé.

Vậy quá trình trỏ tên miền tới đây kết thúc giờ bạn truy cập quangmen01.blogspot.com hay quangmen01.tk hay www.quangmen01.tk thì cũng đưa về 1 trang web thôi.

Kết luận

- Bạn trỏ tên miền miễn phí khác như .ml| .ga| … Cũng làm tương tự nhé. Cách này áp dụng trỏ các tên miền Pro khác như .com| .vn| .net| .org … Đều được hết nhé nhưng trực tiếp trên phần quản trị tên miền của nhà cung cấp không gián tiếp như thế này.

- Đến với .tk| .ml| .ga| … hoàn toàn miễn phí nhé!

- Trong thời điểm hiện nay VNPT và FPT mà đặt biệt là VNPT đã chặn thẳng không thương tiếc các web có lên miền .blgspot.com và .wordpress.com các tên miền miễn phí tk| .ml| .ga| là một giải pháp tuyệt vời khỏi lo bị chặn. (Mình muốn nhấn mạnh ở đây khi bạn đổi tên miền thì blog của bạn sẽ không bị chặn bởi các nhà mạng VNPT hay FPT nhưng hình ảnh vẫn bị chặn _ Đã có cách khắc phục rồi nhé các bạn cứ yên tâm)

Đọc thêm

Đọc thêm

Bài giảng điện tử công suất

Các bài giảng điện tử công suất

Chương 01: Giới thiệu Download here

Chương 02: Các linh kiện điện tử Download here

Chương 03: Chuyển đổi DC-DC  Download here

Chương 04: Chỉnh lưu  Download here

 Chương 05: Điều áp xoay chiều  Download here

Chương 06: Biến tần (nghịch lưu) Download here

Chương 07: Bảo vệ thiết bị ĐTCS  Download here

Bản in Download here

https://www.mediafire.com/folder/oqn5i6q70kqt1/%C4%91i%E1%BB%87n+t%E1%BB%AD+c%C3%B4ng+su%E1%BA%A5t

Đọc thêm

Giá trị True RMS, AVG, Peak là gì?

Trong các thiết bị đo điện có nhiều cách lấy giá trị như : Đo True RMS (Giá trị thực), Đo trung bình (avg), giá trị đỉnh (peak).... True Rms là một chuẩn để đo lường, so sánh tín hiệu, đánh giá tham số điện. Trong một số tín hiệu điện không dùng giá trị trung bình, giá trị đỉnh để đánh giá tín hiệu như : Dạng sóng sin hoặc sóng có biên độ thay đổi trong 1 chu kỳ.
1) Thế nào là Vrms, Vavg, Vp, Vpp
Xét một đồ thị sóng tín hiệu Sin như sau :

 + Vp : điện áp tức thời lớn nhất được tính từ điểm gốc 0 đến biên độ dương +Vp. Như hình trên thì là 0->+Vp.
+ Vpp : là điện áp được tính giữa đỉnh dương và đỉnh âm của dạng sóng. Nó chính là tổng điển áp của hai mức dương và âm so với điểm 0. Vpp = (-Vp->0) + (0->+Vp). Nếu tín hiệu sóng không có mức âm thì Vp=Vpp.
+ Vavg : là mức điện áp trung bình của dạng sóng. Đây chính là mức điện áp được dàn đều trong một chu kỳ. Đối với sóng sin có hai miền âm dương thì điện áp trung bình ở miền dương bằng miền âm.
+ Vrms : Được viết tắt : Root mean square tức là Căn bậc hai của trung bình các bình phương. Trong thực tế giá trị này được gọi là giá trị hiệu dụng hay giá trị thực.

2) Tại sao phải là True RMS

True Rms là một tham số để tính toán, so sánh, đánh giá của một tín hiệu xoay chiều.

Với mỗi dạng tín hiệu khác nhau tính toán  tham số RMS khác nhau. Nhiều thiết bị đo lường tính toán Rms thông qua tham số Vavg, Vpp, Vp nhưng chỉ chính xác đối với tín hiệu có hình Since.

Giá trị True RMS của tín hiệu xoay chiều được tính tương đương với dòng điện một chiều chạy qua một tải không đổi. Đây là cách so sánh để hình dung sự khác nhau giữa Vavg và Vrms.

Ví dụ : Cùng một tải trở có công suất 100W. Cấp nguồn điện một chiều và xoay chiều hình since. Giả sử dòng chạy qua tải trở khi cấp nguồn một chiều là 10A, khi đó Irms đối với xoay chiều cũng là 10A. Khi đó giá trị 10A là giá tri dòng điện thực đi qua tải.

3) Tính toán trị số RMS trong một số dạng sóng

a) Đối với dạng sóng hình since

Giá trị True Rms được tính toán theo Vp, Vpp, Vavg như sau :
Vrms = Vp/sqrt(2) = 0.707 * Vp
Vrms = Vpp/(2sqrt(2) = 0.353 * Vpp
Vrms = 3.14Vavg/(2sqrt(2) = 1.111 * Vavg
b) Đối với dạng sóng vuông có độ rộng 50%

Trị số rms và avg được tính như sau :
Vrms =  Vp
Vavg = Vp

c) Đối với dạng sóng tam giác, răng cưa.


Trị số rms và avg được tính như sau :
Vrms =  Vp/sqrt(3) = 0.557 * Vp
Vavg = 0.5 *Vp
d) Đối với dạng sóng xung vuông biến đổi

Ta có độ rộng xung D = t/T, Với t là thời gian của sườn lên, T là chu kỳ.
Trị số rms và avg được tính như sau :
Vrms =  Vp*sqrt(D)
Vavg = Vp *D
Chú ý : Khi chọn thiết bị đo lường để đo đạc tín hiệu cần chú ý tham số này cho quá trình đo đạc và kiểm tra, đánh giá tín hiệu. Hai thiết bị đo giống nhau về thông số kỹ thuật, sai số đo nhưng chỉ khác nhau về cách đo và lấy giá trị đồng thời giá thành cũng khác nhau.

Đọc thêm

Bán mịch inverter đảo điện 12 lên 220V

Đọc thêm

Bán fe từ E I

Bán lõi thép silic chất lượng cao được nhập khẩu từ nhật. Ngoài ra chúng tôi cung cấp đủ gông từ, cốt nhựa đủ cho quý khách quấn máy biến áp hoàn chỉnh.  ình thức thanh toán, trao đổi Bảng giá phe thép silic EI 5 dem(tổn thất từ 5w/1kg)

Bảng giá phe thép silic EI 5 dem(tổn thất từ 5w/1kg)
Loại	<40kg	>=40kg	>=100kg
Fe 9,13,18			21000
Fe 16	22000	21000	20000
Fe 19	22000	21000	20000
Fe 20	22000	21000	20000
Fe 22	22000	21000	20000
Fe 25	22000	21000	20000
Fe 28	23000	22000	21000
Fe 32	23000	22000	21000
Fe 36	23000	22000	21000
Fe 40	23000	22000	21000
Fe 45	24000	23000	22000
Fe 50	25000	24000	23000
Fe 60	28000	27000	25000
Fe 70	28000	27000	25000
Fe 80	28000	27000	25000
Fe 85	28000	27000	25000

<40kg>Nhận giao hàng trong nội thành hoặc gửi hàng chành xe đi tỉnh với đơn hàng số lượng từ nhỏ đến lớn trở lên. Ngoài ra chúng tôi có đủ các loại khuôn nhựa quấn biến áp từ nhỏ đến lớn, và các vật liệu kèm theo. Quí khách vui lòng liên hệ trực tiếp qua điện thoại hoặc email để được giá tốt nhất( giá trên có thể thay đổi theo thời giá).

Đọc thêm

Bán đầu mũi hàn xung

Đầu mũi hàn xung được làm bằng đồng dẫn nhiệt nhanh, dùng cho mỏ hàn xung

Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0989 000 420 để chúng tôi hỗ trợ bạn được tốt hơn

Số Lượng	1-29	30-49	>=50
Giá(VNĐ)	1,000	950	900

Đọc thêm

Máy phát điện chạy nhưng không có điện áp ra?

Một ngày đẹp trời mất điện, bạn mang chiếcmáy phát điện vẫn đang chạy ngon lành ra sử dụng. Nổ máy động cơ vẫn chạy tốt, nhưng không thấy dòng điện, kiểm tra và phát hiện điệp áp ra không có.

Vậy thì nguyên nhân vì sao máy phát điện chạy mà không sinh ra dòng điện ?.

Cùng chúng tôi tìm hiểu nguyên nhân để khắc phục.

Nguyên lý sinh ra điện của đầu phát:

(1) Điện áp xoay chiều từ đầu ra của stator chính/ hoặc từ cuộn phụ (Aux. Winding)

=> (2) đầu nguồn vô của AVR

=> (3) chỉnh lưu và điều chỉnh bởi AVR

=> (4) điện áp một chiều …V ở đầu ra của AVR

=> (5) đầu vô của cuộn dây stator kích từ

=> (6) cảm ứng sinh ra điện áp xoay chiều ở đầu ra cuộn dây của rotor kích từ

=> (7) đi vô cầu diode quay chỉnh lưu thành điện một chiều

=> (8) đầu vô rotor chính

=> (9) cảm ứng sinh ra điện xoay chiều 220/ 380V ở đầu ra của các cuộn dây stator chính

Bỏ qua cái nguyên lý phúc tạp ở trên thì nguyên nhân chủ yếu của vấn đề đang gặp phải là:

Hỏng bộ điều tốc AVR.

Nếu bạn am hiểu về điện thì tiến hành.

Kiểm tra đánh giá nguyên nhân: Một trong những phần nói trên bị trục trặc đều gây ra sự cố không phát ra điện. Vì vậy cần kiểm tra lần lượt từng khâu.

(1) Nếu điện áp xoay chiều ở đầu ra stator chính ở mức nào đó dù nhỏ, kiểm tra điện áp 1 chiều ở đầu ra của AVR. Nếu không có điện áp một chiều, dù đã đo ở thang đo nhỏ nhất: AVR bị hư hỏng. Khắc phục bằng cách thay thế AVR mới. Ra cửa hàng mua một con tháo ra và lắp lại y như cũ vậy là OK.

Phức tạp hơn thì tốt nhất là ra thợ.

(2) Nếu điện áp xoay chiều ở đầu ra stator chính hoặc cuộn phụ của stator chính bằng 0:

Nguyên nhân: Cuộn dây stator chính bị ngắn mạch, hoặc đứt, hoặc chạm vỏ.

Khắc phục : Ra thợ quấn lại dây hoặc thay thế cuộn dây Stator

Nếu AVR được cung cấp bởi cuộn dây phụ:

Nguyên nhân: cuộn này bị ngắn mạch, hoặc bị đứt.

Khắc phục :

• Quấn lại cuộn dây phụ hoặc thay thế.
• Dùng AVR loại được nuôi trực tiếp từ đầu ra của stator

(3) Nếu có điện áp một chiều ở đầu ra của AVR

Nguyên nhân cuộn dây stator kích từ  bị ngắn mạch hoặc bị đứt.

Khắc phục : Ra thợ quấn lại dây hoặc thay thế cuộn dây Stator

 (4) Nếu stator kích từ bình thường và có sinh ra từ trường.

Nguyên nhân : Cuộn dây rotor kích từ bị đứt hoặc bị ngắn mạch.

Khắc phục : Quấn lại hoặc thay mới

(5) Nếu cuộn dây rotor kích từ bình thường: Kiểm tra diode nếu hỏng thay thế.

(6) Nếu diode bình thường thì tiếp tục kiểm tra cuộn dây rotor chính Cuộn dây có thể bị ngắn mạch hoặc bị đứt. Kiểm tra và khắc phục tương tự như phần trên đã nói

(7) Nếu tất cả bình thường, nhưng điện áp xoay chiều ở đầu ra stator chính bằng 0 (zero)

Nguyên nhân: Đầu phát bị mất từ dư.

Khắc phục hiện tượng bị mất từ dư của rotor chính như sau: mở nắp che (hoặc có thể phải tháo toàn bộ rotor ra), dùng đồng hồ vạn năng AVO xác định cực dương và cực âm của đầu ra của bộ cầu chỉnh lưu diode quay, dùng một bình ắc qui 12V và 2 dây dẫn điện, một dây nối cực âm bình với cực âm rotor, một dây nối với cực dương bình và đầu kia quẹt lên cực dương rotor vài lần. Sau đó lắp lại rotor như bình thường và chạy thử máy phát điện.

Nếu bạn không khắc phục được thì liên hệ với chúng tôi để khắc phục sửa chữa

Đọc thêm

Sửa chữa điện dân dụng

  CƠ ĐIỆN HUẾ HƯƠNG

                      Không lo chặt chém

Thợ sửa chữa cơ điện với mức giá tốt nhất trên thị trường. Nói Không Với Chặt Chém.

                       Thợ tay nghề cao

Sở hữu đội ngũ nhân viên nhiều năm kinh nghiệm trong nghề, chưa bó tay trước căn bệnh nào về điện dân dụng.

                          Trách nhiệm và an toàn

Làm việc có trách nhiệm và luôn đặt tính an toàn lên hàng đầu là tiêu chí quan trọng nhất mà chúng tôi đặt ra trong dịch vụ.

                           Giải quyết nhanh chóng

Nhân viên bảo dưỡng và sửa chữa sẽ có mặt sau 30 phút gọi điện của khách hàng. Thi công với tốc độ cao nhất và vẫn đảm bảo chất lượng.

                           Nhận đào tạo

Đào tạo từ cơ bản đến chuyên sâu

Đọc thêm

Sơ lược về máy biến áp

Máy biến áp hay máy biến thế, tên ngắn gọn là biến áp, là thiết bị điện thực hiện truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện thông qua cảm ứng điện từ.
Máy biến áp gồm có một cuộn dây sơ cấp và một hay nhiều cuộn dây thứ cấp liên kết qua trường điện từ. Khi đưa dòng điện với điện áp xác định vào cuộn sơ cấp, sẽ tạo ra trường điện từ. Theo định luật cảm ứng Faraday trường điện từ tạo ra dòng điện cảm ứng ở các cuộn thứ cấp. Để đảm bảo sự truyền đưa năng lượng thì bố trí mạch dẫn từ qua lõi cuộn dây. Vật liệu dẫn từ phụ thuộc tần số làm việc.

• Ở tần số thấp như biến áp điện lực, âm tần thì dùng lá vật liệu từ mềm có độ từ thẩm cao như thép silic, permalloy,... và mạch từ khép kín như các lõi ghép bằng lá chữ E, chữ U, chữ I.^[1]
• Ở tần số cao, vùng siêu âm và sóng radio thì dùng lõi ferrit khép kín mạch từ.

Ở tần số siêu cao là vùng vi sóng và sóng truyền hình, vẫn có các biến áp dùng lõi không khí và thường không khép mạch từ. Tuy nhiên quan hệ điện từ của chúng khác với hai loại nói trên, và không coi là biến áp thật sự.
Các cuộn sơ cấp và thứ cấp có thể cách ly hay nối với nhau về điện, hoặc dùng chung vòng dây như trong biến áp tự ngẫu. Thông thường tỷ số điện áp trên cuộn thứ cấp với điện áp trên cuộn sơ cấp tỷ lệ với số vòng quấn, và gọi là tỷ số biến áp. Khi tỷ số này >1 thì gọi là tăng thế, ngược lại <1 thì gọi là hạ thế.
Các biến áp điện lực có kích thước và công suất lớn, thích hợp với tên gọi máy biến áp. Máy biến áp đóng vai trò rất quan trọng trong truyền tải điện năng.^[2]

Đọc thêm

ảnh ku kiên ( Đô remon) ở nhà hay gọi là Mon

Mon còn nhỏ

Đọc thêm

cách đấu động cơ điện 1 pha

Cách xác định các dây ra của động cơ 1 pha.
Trong trường hợp các đầu ra của động cơ 1 pha mất số đánh dấu cực tính, ta tiến hành xác định cực tính như sau:
Cách 1:
_ Dùng VOM mức ohm dò từng cặp dây, nếu cặp dây nào có điên trở nhỏ hơn hoặc có hiện tượng nạp xả bởi tụ, và các đầu dây liên hệ đến hợp chứa tụ khởi động, ngắt điện ly tâm thì cặp đó là dây đề.

_ Đối với động cơ 1 pha có 4 dây ra, sau khi xác định 2 dây là cuộn đề, 2 dây còn lại là cuộn chạy. Ta tiến hành đấu dây cho động cơ hoạt động như sau: lấy 1 đầu cuộn đề và 1 đầu cuộn chạy đấu chung lại cho ra 1 đầu nguồn. Đầu còn lại của cuộn đề đấu vào tụ (kapa) rồi đấu vào vít ly tâm( trái bung) rồi đấu tiếp vào đầu dây cuộn chạy còn lại ra thêm một dây nguồn nữa. Sau khi motor ra được 2 dây nguồn thì đấu nguồn điện xoay chiều 220 V vào cho động cơ hoạt động. Muốn đổi chiều quay của động cơ chỉ việc đổi 2 dây cuộn đề lại là đã đổi chiều động cơ.


Đối với động cơ 1 pha có 6 đầu dây ra, sau khi xác định pha đề xong, thì cứ đấu dây động cơ theo cách đấu vận hành với nguồn điện 220 V

_ Đóng điện cấp nguồn cho động cơ khởi động nếu:
+ Động cơ khởi động bình thường, chứng tỏ 2 cặp dây pha chạy đã đấu đúng với theo thứ tự 1_2 đấu với 3_4. Đầu 2 đấu với đầu 3. Đầu 1 và đầu 4 ra nguồn.
+ Nếu động cơ không khởi động được thì đấu nối tiếp 2 cuộn chay sai. Ta chỉ việc đổi 2 đầu dây cuộn chạy 1 lại là được. Cuộn chạy 2 vẫn giữ nguyên vị trí.
+ Sau khi xác định xong đánh dấu đầu dây lại. 2 đầu 1 và 4 chạylàm 2 đầu cuộn chạy. Cách đấu như đấu động cơ có 4 đầu dây.
Cách 2:
_ Ngoài phương pháp trên ta có thể dùng phương pháp cảm ứng điện từ để xác định cực tính.
_ Mắc từng cặp dây chưa xác định vào VOM mức mA kế. Quay trục và quan sát nếu:
+ Cặp dây nào có cường độ khác cặp kia thì đó chính là cặp dây của pha đề.
+ 2 cặp còn lại là của pha chạy.
+ Nếu động cơ có 6 đầu dây, khi xác định được 2 đầu cuộn đề thì còn lại 2 cặp dây. Cần xác định đúng chiều 2 cặp dây bằng cách .Đấu nối tiếp 2 cặp dây của pha chạy sao cho khi xoay trục kim mA kế chỉ cường độ lớn nhất, thì chứng tỏ 2 cặp dây này đã đấu đúng chiều là 1_2 nối 3_4. Sau đó đánh dấu đầu 1 và 4 làm đầu ra 2 đầu 2 và 3 đấu chung lại. Tiến hành đấu cho động cơ hoạt động như cách 1.
– Qua phần trình bài phía trên dienco.org hi vọng sẽ giúp ích cho anh chị trong vấn đề đấu cho động cơ điện 1 pha hoạt động.

Đọc thêm

động cơ điện 1 pha

Động cơ điện xoay chiều 1 pha

Động cơ gồm có hai phần chính là stator và rotor. Stato gồm các cuộn dây của ba pha điện quấn trên các lõi sắt bố trí trên một vành tròn để tạo ra từ trường quay. Rôto hình trụ có tác dụng như một cuộn dây quấn trên lõi thép.

Khi mắc động cơ vào mạng điện xoay chiều, từ trường quay do stato gây ra làm cho rôto quay trên trục. Chuyển động quay của rôto được trục máy truyền ra ngoài và được sử dụng để vận hành các máy công cụ hoặc các cơ cấu chuyển động khác.
Động cơ điện xoay chiều được sản xuất với nhiều kiểu và công suất khác nhau. Theo sơ đồ nối điện có thể phân ra làm 2 loại: Động cơ điện xoay chiều 1 pha và ba pha, và nếu theo tốc độ có động cơ đồng bộ và động cơ không đồng bộ.
Động cơ điện xoay chiều 1 pha dựa theo nguyên tắc của động cơ không đồng bộ ba pha, người ta chế tạo được những động cơ không đồng bộ một pha. Stato của loại động cơ này gồm hai cuộn dây đặt lệch nhau một góc, một dây nối thẳng với mạng điện, dây kia nối với mạng điện qua một tụ điện. Cách mắc như vậy làm cho hai dòng điện trong hai cuộn dây lệch pha nhau và tạo ra từ trường quay. Động cơ không đồng bộ một pha chỉ đạt được công suất nhỏ, nó chủ yếu được dùng trong các dụng cụ gia đình như quạt điện, máy hút bụi, máy bơm nước…
Các loại động cơ điện 1 pha. Phân theo công suất ta có các loại như sau:
Động cơ 125W
Động cơ 750W
Động cơ 1,5kW
Động cơ 2,2kW
Phân loại theo tốc độ
2p=2 tốc độ n=2800 vòng/phút
2p=4            n=1450 vòng/phút
2p=6            n=1000 vòng/phút
2p=8            n=750 vòng/phút

Đọc thêm

Sơ đồ chỉnh lưu 1 pha

CHỈNH LƯU MỘT PHA KHÔNG ĐIỀU KHIỂN

Các bộ chỉnh lưu 1 pha là các bộ chỉnh lưu dùng một pha của nguồn điện lưới.

Chỉnh lưu không có điều khiển là các bộ chỉnh lưu dùng van chỉnh lưu là điốt và điện áp một chiều của bộ chỉnh lưu không điều chỉnh được.

Các bộ chỉnh lưu một pha có công suất nhỏ và vừa (< 3 kW), những bộ chỉnh lưu có công suất lớn hơn thường là chỉnh lưu 3 pha để không làm mất cân bằng các pha điện lưới.

Chỉnh lưu một pha nửa chu kỳ (chỉnh lưu nửa sóng)

Với bộ chỉnh lưu loại này thì điện áp xoay chiều đấu vào bộ chỉnh lưu có thể lấy thẳng từ lưới điện hay thông qua biến áp, nếu mạch tải cần cách ly với điện mạng và mức điện áp một chiều khác xa điện áp mạng thì phải dùng biến áp.

Với tải thuần trở

Điốt thông trong nửa chu kỳ dương của điện áp nguồn u_S và ngắt trong nửa chu kỳ âm, như vậy điện áp trên tải R_t là điện áp một chiều.

Với tải dung tĩnh

Khi đầu ra bộ chỉnh lưu mắc 1 tụ C song song với tải, với điều kiện

X

C

=

1

mωC

«R_t thì tải của bộ chỉnh lưu được coi là mang tính dung.

Khi mắc thêm tụ điện thì điện áp đầu ra phẳng hơn so với khi không có tụ, các tụ điện này thường được gọi là các tụ lọc.

điện áp đầu ra U=0,5 Uvào

Chỉnh lưu một pha toàn sóng

Chỉnh lưu 1 pha toàn sóng dùng biến áp thứ cấp có điểm giữa.

* Với tải thuần trở

Trên sơ đồ hình 7-3a: biến áp 1 pha có cuộn thứ cấp ra điểm giữa, tạo thành 2 điện áp u_2a, u_2b có biên độ bằng nhau và lệch pha nhau 180⁰ đặt vào 2 điốt, khiến chúng thay nhau làm việc trong cả chu kỳ.

Hai điốt D1 và D2 thay nhau thông và ngắt tạo dạng điện áp ra như hình 7-3b.

* Khi tải tính dung

điện áp đầu ra U ra= 0,9 Uvào

Chỉnh lưu cầu một pha

Sơ đồ chỉnh lưu cầu một pha: gồm nguồn xoay chiều vào (có thể có biến áp hoặc không), 4 điốt mắc theo sơ đồ cầu, và tải.

Khi nửa chu kỳ ứng với a+, b- thì D1 và D3 thông, thì có dòng i2a từ a → D1→ tải → D3 → b. Nửa chu kỳ ứng với b+, a- thì D2 và D4 thông, có dòng i2a từ b → D2 → tải → D₄ → a.

Trong một chu kỳ của điện áp mạng, sơ đồ làm việc hai lần với tải, có 2 xung dòng qua tải nên fd = 2f = 100Hz.

Đối với tải điện trở, điện cảm, điện dung các dạng sóng và trị số giống như sơ đồ chỉnh lưu toàn sóng 1 pha với biến áp điểm giữa.

- Với tải thuần trở: U0 ≈ 0,9 U2

- Với tải dung tính:

- Với tải cảm tính: U0 ≈ 0,9 U2

còn điện áp ngược lớn nhất đặt lên điốt

- Ưu điểm của sơ đồ cầu so với sơ đồ có biến áp thứ cấp ra điểm giữa .

+ Có thể dùng biến áp hoặc không.

+ Nếu dùng biến áp và nếu cùng điện áp thì số vòng cuộn thứ cấp giảm một nửa.

Đọc thêm

Phân loại tụ điện

1.Tụ điện – Điện dung

* Định nghĩa: Tụ điện là linh kiện điện tử thụ động được sử dụng rất rộng rãi trong các mạch điện tử, chúng được sử dụng trong các mạch lọc nguồn, lọc nhiễu, mạch truyền tín hiệu xoay chiều, mạch tạo dao động
* Cấu tạo của tụ điện: Cấu tạo của tụ điện gồm hai bản cực đặt song song, ở giữa có một lớp cách điện gọi là điện môi.
Người ta thường dùng giấy, gốm , mica, giấy tẩm hoá chất làm chất điện môi và tụ điện cũng được phân loại theo tên gọi của các chất điện môi này như Tụ giấy, Tụ gốm, Tụ hoá.

Cấu tạo tụ gốm Cấu tạo tụ hóa
* Hình dáng của tụ điện trong thực tế
Tụ điện trong thực tế có rất nhiều loại hình dáng khác nhau với nhiều loại kích thước từ to đến nhỏ. tùy vào mỗi loại điện dung và điện áp khác nhau nên có nhưng hình dạng khác nhau!

Tụ gốm trong thực tế

Tụ điện trong mạch điện

Tụ điện thực tế
* Điện dung – Đơn vị – Kí hiệu của Tụ điện
* Điện dung: Là đại lượng nói lên khả năng tích điện trên hai bản cực của tụ điện, điện dung của tụ điện phụ thuộc vào diện tích bản cực, vật liệu làm chất điện môi và khoảng cách giữ hai bản cực theo công thức

C = ξ . S / d

Trong đó C: là điện dung tụ điện, đơn vị là Fara (F)
ξ : Là hằng số điện môi của lớp cách điện
d : là chiều dày của lớp cách điện
S : là diện tích bản cực của tụ điện
* Đơn vị điện dung của tụ: Đơn vị là Fara (F), 1Fara là rất lớn do đó trong thực tế thường dùng các đơn vị nhỏ hơn như MicroFara (µF) , NanoFara (nF), PicoFara (pF).
1 Fara = 1000.000µ Fara = 1000.000.000n F = 1000.000.000.000 pF
1 µ Fara = 1000 n Fara
1 n Fara = 1000 p Fara

+ Tụ hoá ( là tụ có hình trụ ) trị số được ghi trực tiếp trên thân . VD : 10 Micro, 100 Micro , 470 micro vv…
+ Tụ giấy và tụ gốm ( hình dẹt ) trị số được ký hiệu trên thân bằng ba số VD : 103J, 223K, 471J vv… Trong đó ba số đầu ký hiệu cho giá trị , chữ J hoặc K ở cuối kà ký hiệu cho sai số .
+ Có một cách ký hiệu khác VD .01J, .22K, nếu ký hiệu như vậy thì lấy đơn vị là Micro : .01J nghĩa là 0,01 Micro = 10 Nano, .022K là 0,022 Micro = 22 Nano
* Ký hiệu: Tụ điện có ký hiệu là C (Capacitor)
Trên các mạch điện tụ điện có kí hiệu rất đơn giản và chúng ta có thể dễ dàng nhận thấy được

Kí hiệu tụ điện và ghép nối trong mạch

2. Phân loại tụ điện

Tụ điện có nhiều loại như Tụ giấy, Tụ gốm, Tụ mi ca , Tụ hoá nhưng về tính chất thì ta phân tụ là hai loại chính là tụ không phân cực và tụ phân cực
Tụ giấy, Tụ gốm, Tụ mica. (Tụ không phân cực )
Các loại tụ này không phân biệt âm dương và thường có điện dung nhỏ từ 0,47 µF trở xuống, các tụ này thường được sử dụng trong các mạch điện có tần số cao hoặc mạch lọc nhiễu

Ngoài ra còn nhiều loại hình dáng khác nhau!

Tụ hoá ( Tụ có phân cực )
Tụ hoá là tụ có phân cực âm dương , tụ hoá có trị số lớn hơn và giá trị từ 0,47µF đến khoảng 4.700 µF , tụ hoá thường được sử dụng trong các mạch có tần số thấp hoặc dùng để lọc nguồn, tụ hoá luôn luôn có hình trụ..

Tụ hoá – Là tụ có phân cực âm dương.
Tụ hóa là tụ phân cực âm dương

Tụ xoay
Tụ xoay là tụ có thể xoay để thay đổi giá trị điện dung, tụ này thường được lắp trong Radio để thay đổi tần số cộng hưởng khi ta dò đài.

Tụ xoay trong thực tế

Đọc thêm
